ENKCEX系列隔離式安全柵
概 述
本公司生產的ENEX系列隔離式安全柵符合《GB3836.1-2000爆炸氣體環境用電氣設備第1部分：通用要求》和《GB3836.1-2000爆炸氣體環境用電氣設備第4部分：本質安全型“Ⅰ”》中的要求。
該產品與各類國產、進口的二、三線制變送器、電流傳感器、測溫元件等及其它儀表連接，作為安全防爆系統的關聯設備使用。廣泛應用于化工、油田、冶金、天然氣、電力等要求本質安全型儀表產品的安全防爆系統。
主要性能
1、SMD表貼生產工藝，一體化結構，標準導軌安裝。
2、智能芯片設計，數字化處理，性能穩定可靠。
3、產品涵蓋電流、電壓、二、三線制變送器、熱電偶、熱電阻等多種輸入信號。
4、軟件校準，自動零點補償，無任何可調部件，性能穩定可靠。
5、具備對二線制變送器的配電功能。
6、先進的軟件抗干擾算法，有效抑制現場干擾。
7、檢測端安全型安全柵具有最多兩路相互隔離的模擬量輸出功能。
8、具備RS-232或RS-485通信接口。
隔離式安全式分類：
檢測端安全型：
輸入信號來自危險區，信號輸出到安全區，又稱為輸入端安全柵。
操作端安全型：
輸出信號到危險區，輸入信號來自安全區，又稱為輸出端安全柵。
通用技術指標
1、測量／傳輸系統準確度：±0.2％×F·S；±0.1％×F·S（需定制）
2、溫度漂移：＜0.005％F·S／℃
3、冷端溫度補償準確度：±1℃（預熱時間30分鐘）
4、測量熱電阻時允許的引線電阻：≤5Ω
5、工作溫度：工業級標準﹣10~﹢55℃
6、輸出阻抗：
4—20mA：0~500D；0—10mA：0~11KΩ；西安海爾空調維修 需更大的電流輸出阻抗請在訂貨前明確。
7、輸入信號故障時的輸出狀態設置：輸出狀態有跟隨方式、報警方式和保持方式三種狀態可設置詳見產品說明書。
8、通訊接口：RS232或RS485
9、通訊協議：本公司提供的專用通訊協議或MODBUS協議
10、通訊距離：RS485：節點數≤255（不加中繼時），距離≤1000米（波特率9600時）
11、配電（回路供電）輸出電壓：空載不高于24V，滿載不低于18V
12、絕緣耐壓強度（輸入／輸出／通訊／電源之間）：不小于2500V.ac
13、絕緣阻抗（輸入／輸出／通訊／電源之間）：不小于100MΩ
14、電磁兼容：符合IEC61000-4-4：1995中所規定的第三類工業現場環境對產品的抗電磁干擾要求
15、工作中允許大氣壓力：80—106kpa
16、工作中允許相對濕度：10—90％RH(40℃時)
17、儲運過程中允許環境溫度：﹣40~﹢80℃
18、供電電源：直流：DC 24V＋10％
19、凈 重：170~190g
20、使用條件：
安裝位置不得有強烈的機械振動、西安小天鵝洗衣機售后沖擊，以及來自信號端、電源端及空間的大電流、火花、強電磁感應等影響。空氣中不得有對金屬、塑料件起嚴重腐蝕作用的氣體。
21、其它特殊參數：各規格產品具體參數請參見該產品詳細技術手冊中的介紹。
22、安裝方法：
1、35mm導軌式安裝，安裝時請注意卡位穩定、牢固。

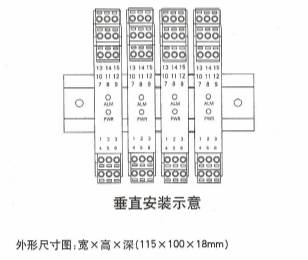

2、請盡可能垂直安裝，以利于儀表內部熱量散發。

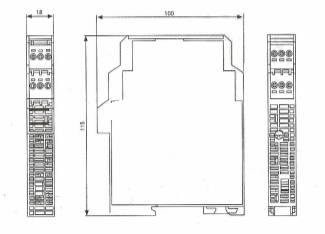

外形尺寸圖：寬×高×深（115×100×18mm）
|
