魚雷罐車鐵水液位計
ENY-G1
一、產品概述
ENY-G1魚雷罐車鐵水液位計是用于測量魚雷罐車罐體內鐵水液面的專用設備，是由電源、雷達探測器、信號處理裝置、CPU和顯示器五部分組成。其中，雷達探測器與信號處理裝置連接，信號處理裝置的輸出端口與CPU的輸入端口連接，CPU的輸出端口與顯示器和控制室連接，信號處理裝置由兩個運算放大器連接組成。
二、產品說明
此設備安裝于出鐵場平臺上位于魚雷罐車的上方，雷達探測器向魚雷罐車不斷地發射調頻波，微波到達鐵水液面后再返回到雷達探測器，由于微波的速度是恒定的，所以測量發射到接收的時間，即可知道探測器到鐵水液面的距離。雷達探測信號返回到雷達探測器的微波經過信號處理裝置后，以4-20mA的模擬量輸出到CPU，最后CPU將信號輸出到(輸入到)顯示器和控制室。

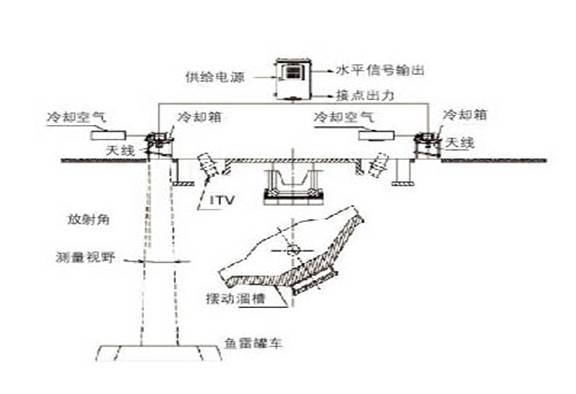

三、系統構成
四、技術特點
1、電磁波頻率為26GHZ，穿透性強、抗粉塵干擾能力強，測量距離可達70米，精度±10mm。采用4-20mA二線制輸入輸出，穩定連續測量，即時顯示料位讀數。
2、完善的氣路清掃：完善的氣體清潔方式不受彌漫粉塵的干擾，保證了測量的精確度。同時氣流沿引流槽以渦旋形式連續清掃防護板，保證了波束的順暢發射。
3、良好的保護裝置：儀表及發射源由不銹鋼防護罩進行封裝，不受高溫的影響，保證在惡劣環境下連續工作。
4、測量孔位小，超高指向性：單測4°發射角對鐵水液位進行非接觸式測量，超高指向性完全不受傾倒液流的影響，保證連續穩定輸出液位值。
5、特制的防護板：采用新型納米材料制成，對測量波束無衰減，微波穿透率達100%。
6、安全完善的生產中維護：系統可在生產過程中進行維護，一次維護時間小于10分鐘。
7、現場顯示料位：兩臺雷達可在同一現場顯示數據，顯示設備距離雷達最遠可達25米。
