雷 達 料 倉 物 位 計
ENCC
一、產品概述
ENCC雷達料倉物位計,是由雷達發射器、導播天線、信號處理器及CPU組成。其采用FMCW雷達方式(FFT解析),連續非接觸測量料倉料位的變化。 雷達料位計運用先進的雷達測量技術,以其優良的性能,尤其是在溫度高、蒸汽灰塵大、介質腐蝕性強、易結疤等惡劣的測量條件下,顯示出其卓越的性能,在工業生產中發揮著越來越重要的作用。
二、測量原理
ENCC微波雷達料倉物位計系列發射能量很低的極短的電磁波通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下,存在虛假回波,用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。

輸入

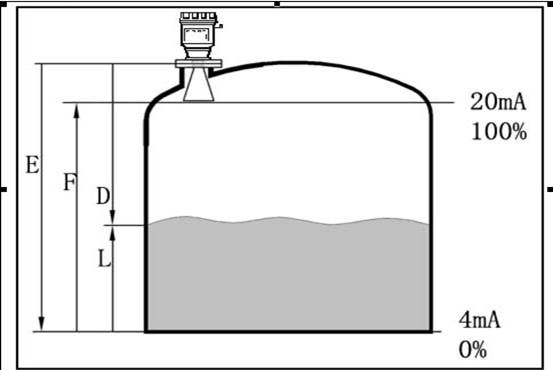

天線接收反射的微波脈沖并將其傳輸給電子線路,微處理器對此信號進行處理,識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比:
D = C×T/2
其中C為光速
因空倉的高度E已知,則物位L為:L = E - D
輸出
通過輸入空倉高度E(=零點),滿倉高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。
三、產品特點
? 穩定連續測量,即時顯示料位讀數
? 非接觸式測量,維護量小,無技術故障,使用壽命長
? 操作簡便,全自動測量
? 測量精度高,傳感器精度達0.1%
四、技術指標
? 量 程: 0~70m可調
? 精 度: 傳感器精度為0.1%
? 輸出信號: 標準4~20mA輸出可作控制信號
? 介質溫度: 最高達1000℃
五、特性指標
檢測方式 |
FM-CW(調頻連續波)雷達方式(FFT解析) |
微波周波數頻 |
26GHz或6.3GHz |
天線種類 |
喇叭口天線∮96(放射角±4°) |
微波輸出強度 |
約10mW |
天線材料 |
不銹鋼 1.4435 |
測量范圍 |
0-70m可調 |
精確程度 |
F.S ±2% |
電源 |
AC85-260V 50/60H單相 |
水平信號 |
DC 4-20mA |
輸出信號 |
報警輸出(CPU異常/信號異常/溫度異常/壓力異常) |
通信 |
RS232C或者RS485 |
