概 述
EN-GD系列智能電磁流量計是一種電磁感應式流量儀表。由ENGD型電磁流量傳感器和EN-GZ型電磁流量轉換器配套組成。它分為現場顯示型（一體型）和遠傳顯示型 （分全型）兩大類。用來測量導電液體介質。如酸、堿、鹽等腐蝕性液體和礦漿、泥漿、紙漿等液固體兩相介質的體積流量。在化工、礦冶、鋼鐵、煤炭、水利水工、給排水、造紙、紡織印等工業流程中獲得廣泛應用。
工作原理
電磁流量計的測量和原理是基于法拉第電磁感應定律。導電液體在磁場中作切割磁力線運動時，導體中會產生感應電勢。在與測量管軸線和磁場磁力線互相垂直的管壁上安裝了一對檢測電極，檢出感應電勢，并通過電纜傳送至放大器，然后轉換成統一的標準輸出信號。感應電勢的大小與流體的流速成正比，即與瞬時體積流量大小成正比。
特 點
1、測量管無阻流件，幾乎無壓力損失，也不會發生堵塞。
2、他是一種體積流量儀表。檢測結果不受被測介質的溫度、粘度、密度、壓力、比重以及電導率物理參數變化的影響。
3、儀表與被測介質接觸的只要測量管襯里和電極。因此，只要合理選擇電極及襯里材料，即可達到耐腐蝕、耐磨損的要求。
4、電磁流量計無機械慣性，反應靈敏。輸出信號線性好。
5、測量量程范圍寬，而且可以任意改變量程，給使用者帶來方便。
主要技術參數
介質電導率 ＞5μs／cm
流量測量范圍上限值的流蘇可在0.3m／cm ~ 12m／s范圍內選定
成套精度 口徑Ф10 ~ Ф250mm 流速＞1m／s 精度±0.5%R
＜1m／s ±0.5%F·S
輸出信號 電流輸出 0 ~ 10mADC
4 ~ 20mADC
頻率上線可在1 ~ 5000Hz內設定
脈沖上限可達5000CP／S
最大工作溫度 口徑Ф10 ~ Ф600mm 80°C、 120°C、 150°C
最大工作壓力 口徑Ф700 ~ Ф1600mm 80°C、 120°C
口徑Ф10 ~ Ф50mm 4.0MPa
口徑Ф65 ~ Ф125mm 1.6MPa
口徑Ф150 ~ Ф1000mm 1.0MPa
口徑Ф1200 ~ Ф1600mm 0.6MPa
防護等級 標準型IP65（防噴水型）
特殊型IP37（防浸水型）
特殊型IP68（潛水型）
功 耗 ＜20W
電 源 傳感器由轉換器供電 轉換器電源200V 50Hz或24VDC
產品性能
★ 傳感器采用整體焊接結構，密封性好。
★ 可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性。、
★ 采用16位嵌入式微處理器，運算速度快，精度高。
★ 采用SMD器件和表面安裝（SMT）技術，電路可靠性高。
★ 全漢字菜單操作，使用方便，操作簡單。
★ 高清晰度背光LCD顯示。
★ 具有雙向流量測量功能，能顯示正向流量、反向流量。
★ 內部具有三個積算器可分別顯示正向累積量、反向累計量及差值積算量。
★ 具有自檢與自診斷功能，可判別傳感器是否空管。
★ 具有RS485或RS232C數字通訊信號輸出。
★ 傳感器可垂直或水平安裝。上游直管段長度應大于5D，下游應大于3D（D：管徑）。
★ 儀表具有良好的互換性，傳感器，轉換器可以互換，不必重新進行實流標定就可以達到精度。

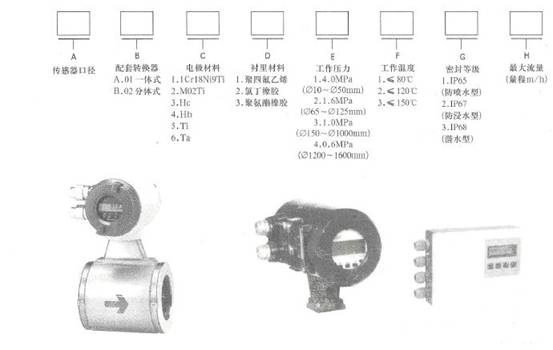

電磁流量計編碼說明
|
