EN-ZX型智能渦街流量計是一種具有國際先進水平的流體振動式新型流量計，它具有其它流量計不可兼得的較多優點，與渦輪流量計相比，它沒有可動的機械部件，從而維護量小，儀表常數穩定。與孔板相比，它的測量范圍大，壓力損失小，準確度高，安裝及使用維護方面簡單、經濟。廣泛應用于各個領域，將在未來的流量儀表中占主導地位。
本產品采用美國Microchip公司單片機PIC系列單片微控制器技術，實施對渦街流量計產品的更新?lián)Q代，生產全系列EN-ZX型智能渦街流量計。
主要用來測量封閉工業管道中蒸汽、多種氣體和水及液體介質的質量流量和體積流量。
功能特點
1、顯示功能
能現場顯示積累流量和瞬時流量及儀表系數。
2、超低功耗
當儀表現場顯示時，不需要輸出信號，工作電流為38uA，表內二節+3V鋰電池可正常連續工作二年以上。
3、輸出功能
儀表在外部供電時，自動切斷電源供電，可輸出幅度大于12V的脈沖和4 ~ 20mA標準電流信號，可與二次儀表或記錄儀配套使用。
4、通訊功能
備有RS485通訊接口，可直接與微機互聯。
5、密碼鎖存功能
儀表使用時，如果需要設定參數，必須輸入四位密碼才能進入?yún)?shù)設定，主要防止無關人員改變設定參數。
6、定量輸出功能
根據用戶所需要的累積流量達到設定值時，它會自動發出控制信號。
7、斷電保護功能
儀表的運算結果和用戶設定參數在斷電后不會消失，長期能保存（當外部電源停電時，自動會切換到內部電池供電，不會影響計量）。
8、電池低電壓報警
當電池低于+2.7V時，顯示數據閃爍，并出現“LO—CELL”字符，提醒用戶更換電池。因為CPU最低工作電壓為2V，在閃爍時不影響內部正常采樣、運算、貯存。
9、小信號切除功能
如果用戶管道振動比較大，在沒有流量情況下，有誤信號出現，就可以通過儀表設置切除頻率。
10、上下限流量報警功能
用戶可根據需要自行設定流量的上限、下限值、當流量超過設定值時，紅燈會自動報警（訂貨時注明要報警燈）
11、傳感器的檢測元件，不直接與被測介質接觸，無可動部件，性能穩定，可靠性高，使用壽命長
12、測量范圍廣，量程比達15 : 1
技術參數
1、測量介質：蒸汽、氣體、液體
2、測量范圍：雷諾數為20000~7000000
3、精確度：液體指示值的±1.0% ；氣體指示值的±1.0% ；蒸汽指示值的±1.5%
4、重復性：蒸汽，指示值的±0.5% ；其它，指示值的±0.3%
5、輸出信號：⑴ 工況脈沖信號：幅度（VD - 1）V，其中VD外電源
⑵ 4 ～ 20mA標準電流
⑶ RS485通訊接口，信號遠傳距離3000m
6、電源電壓：內部電源+2.7V ～ +5VDC ；外供電源+12.5V ～ +30VDC（中間任意值）
7、介質溫度：普通型：-40°C ～ +130°C ；高溫型-10°C ～ +250°C ；特高溫型：-10°C ～ +380°C ；防爆型：-40°C ～ +80°C
8、工作壓力：0 ～ 2.5MPa（注：其他壓力等級，可定做）
9、壓力損失：△P=1.079 × ρ× V2（式中：△P壓力損失Pa ；ρ：被測介質的密度kg／m3 ；V：被測介質的流速m／s）
10、傳感器材質：碳鋼、不銹鋼
11、規格（管道內徑）：20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500mm。
12、使用環境條件：溫度：-30°C ～ +60°C ；溫度≤85%尺RH。
13、防爆結構：本安型；防爆標志：EXia Ⅱ CT6

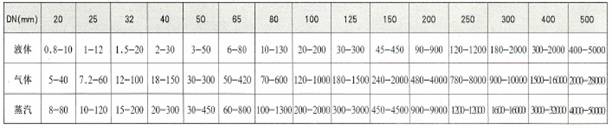

14、流量范圍:見下表，單位為m3／h
|
