 概 述
EN-LC系列橢圓齒輪流量計是用于對管道中液體流量進行連
續測量的高精度流量儀表，橢圓齒輪流量計具有計量量程大、壓損
小、粘度適應性強等特點，廣泛應用于石油、化工、輕工、冶金、
食品、醫院衛生、商業等部門管道液體的準確計量。
工作原理
在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪
在軸上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流
經儀表液體的總值。
主要技術參數
基本誤差限：±0.5％
工作溫度：-10~60；60~120
公稱壓力：1.6Mpa； 2.5Mpa；3.2Mpa
壓力損失：0.1Mpa（被測液體粘度在5-15Mpa·s范圍內
最大流量時的壓力損失）
液體粘度：1—300Mpa·s
精度系數：0.5級、0.2級

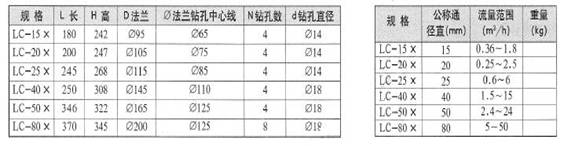

橢圓齒輪流量計規格和參數
注：
流量計可水平安裝或垂直安裝，但橢圓齒輪軸應安裝成水平位置。
流量計內與被測介質的材料有鑄鐵（普通型），不銹鋼（防腐性）。
為防止被測介質中的雜質卡死流量計，必須在表前安裝過濾器配套 使用。
|
