EN—RZ系列熱式氣體質量流量計
概 述
EN-RZ系列熱式氣體質量流量計采用熱擴散原理，熱擴散技術式一種在苛刻條件下性能優良、可靠性高的技術，其典型傳感元件包括兩個熱電阻（鉑RTD），一個是速度傳感器，一個是自動補償氣體溫度變化的溫度傳感器。當這兩個RTD被置于介質中時，其中速度傳感器被加熱到環境溫度以上的一個恒定的溫差，另一個溫度傳感器用于感應介質溫度。流經速度傳感器的氣體質量流量時通過傳感元件的熱傳遞量來計算的。氣體速率增加，傳感器傳遞給介質的熱量增多，因此需要供給等多的功率，而電子單元加熱RTD的功率與質量流量成一定對應關系。
主要特點
1、無需壓力溫度補償，直接測量氣體質量流量，組成簡單，出現故障率小。
2、量程比高（大于100:1）。
3、快速響應，精度高。
4、靈敏度高，尤其適合于大管徑、低流速的流量測量。
5、現場顯示瞬時、信號輸出，上下限報警等。
6、結構多樣，分插入式、管道式安裝，安裝靈活，裝卸方便，使用簡便。
7、無活動部件，結構堅固，抗振。
8、可應用于高溫場合和腐蝕環境中。

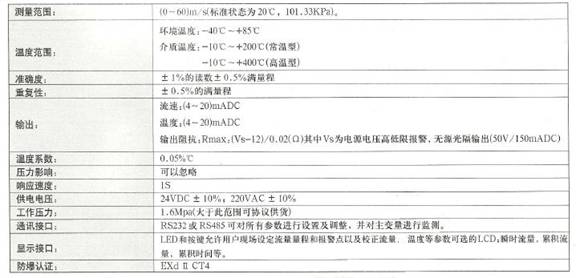

主要技術參數
產品應用
l 工業管道中氣體質量流量測量
l 煙囪排出的煙氣流量（速）測量（CEMS）
l 鋼鐵廠中煤氣、空氣、氧氣、氮氣流量測量
l 水泥、煙卷、玻璃廠生產過程中氣體流量測量
l 制氣行業中空氣、氧氣、氮氣流量測量
l 半導體芯片制作過程中氣體流量測量
l 加熱通風和空調系統的氣體流速（速）測量
l 礦井下通風或排風系統中流量（速）實時監測
l 燃氣過程中空氣流量測量
l 煅燒爐煙道氣流量測量
l 污水處理中曝氣和氯氣流量的測量
l 溶劑回收系統中氣體流量測量
l 天然氣、火炬氣、氫氣等氣體流量測量
l 啤酒生產過程中二氧化碳氣體流量測量
l 燃煤鍋爐中燃燒氣體流量測量
l 壓縮空氣流量測量
EN—LZ系列金屬管浮子流量計
概 述
 EN-LZ系列金屬管浮子流量計，具有結構簡單、工作可靠、
適用范圍廣、精度較高、安裝方便等特點。該系列流量計與玻
璃轉子流量計比較，具有耐高壓、高溫、安全感強、讀數簡明
等特點。并可適用不透明介質和腐蝕介質的流量測量。儀表管
體及法蘭采用不銹鋼（1Cr18Ni9Ti或316L），常規型的孔板、
浮子采用不銹鋼，防腐型的孔板、浮子及管體內采用防腐材
料PTFE。
測量原理
 EN-LZ系列金屬管浮子流量計為變面積式流量計，即在流量計的垂直測量管中，當流體向上流經測量管時，浮子向上移動，在某一位置浮子所受升力與浮子重力達到平衡，此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時，以磁耦合的形式將位置傳遞到外部指示器，使指示器的指針跟隨浮子移動，并借助凸輪板使指針線性地指示流量值的大小。
電遠轉型金屬管浮子流量計既等在現場從指針上讀到流量值，又能通過指針的角位移傳感器及變送電路，把流量值轉換成4 ～ 20m向外傳送。
主要技術參數
|
