概 述
EN-ZOY系列氧化鋯氧量分析儀是用于測量工業鍋爐、窯爐、加熱爐等燃燒排放氣體中的含氧量,以實現低氧燃燒,達到節能目的,減少環境污染。

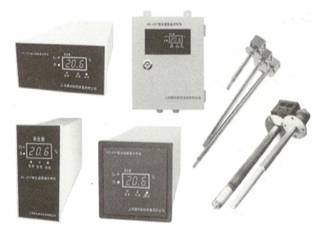

EN-ZOY系列氧化鋯氧量分析儀有ZOY型氧化鋯標頭(一次儀表)和ZOY氧量變送器(二次儀表)兩部分組成。
ZOY型氧化鋯標頭外殼采用耐高溫、耐腐蝕的不銹鋼材料制成。不必外加氣泵、氧化氣能自行對流,并沒有標準氣接口,可在現場遠行時用標準氣體進行標定檢驗,探頭鋯管能方便拆卸更換。
ZOY型氧量變送器結構簡單,安裝尺寸規范,線路設計合理,工藝先進,儀表性能穩定可靠,試調方便。
EN-ZOY系列氧化鋯氧量分析儀由于優越的性能價格比,在國內大中型電廠得到廣泛應用。
工作原理
氧化鋯鋯管是一種金屬氧化物,在高溫下形成固態電介質具有傳導氧離子的特性。
被測氣體(煙氣)通過探頭過濾器,進入氧化鋯鋯管的內側,參比氣體(空氣)通過自然對流進入探頭氧化鋯鋯管的外側。當鋯管內外側的氧濃度不同時,在氧化鋯鋯管內外兩側間會產生氧濃差電動勢。
技術指標
◆ 基本誤差:<±3%F·S,儀表精度Ι級
◆ 量 程:0~5%O2;0~10%O2;0~20%O2;0~25%O2
◆ 本底修正:﹣20mV~﹢20mV
◆ 被測煙氣溫度:ZOY-4型低于600℃(低溫型)
ZOY-5型600~800℃(高溫型)
◆ 輸出信號:可擴展雙路隔離輸出,0~10mADC和4~20mADC,采取光電隔離,直接和計算機聯網。
◆ 負載能力:0~1.2KΩ或0~600Ω
◆ 環境條件:0~50℃;相對濕度<90%
◆ 電 源:220V±10%,50Hz
◆ 功 耗:變送器約8W,加熱爐平均約50W
◆ 響應時間:90%約3秒
◆ 氧化鋯探頭加熱爐升溫時間:約20分鐘
◆ 氧化鋯探頭壽命:氧化鋯管按國標GB11169-89保用一年。主體壽命5年以上
規格尺寸
氧化鋯探頭的外形尺寸:單位mm
L=400、800、1200
型號規格

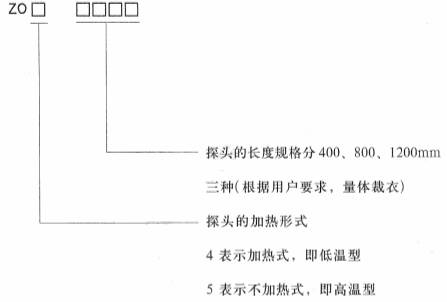

1、 氧化鋯探頭的型號定義

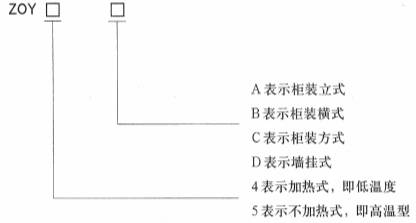

2、 氧量變送器的型號定義

氧量變送器共有四種,其外表尺寸,開孔尺寸如下:

|
