EN-ZZJD型智能電動調節蝶閥
概述
EN-ZZJD型電動蝶閥采用一體化結構，有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強，體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維物質的場合。它可廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。
技術參數和性能
1.閥體
公稱通徑：DN50-400mm
公稱壓力：PN1.0 1.6 2.5Mpa
連接形式：法蘭式按JB/T78-59 JB79-59對夾式、法蘭連接
材 料：HT200 ZG251 ZG1Cr18Ni9
ZG0Gr17Nr12Mo2襯四氟
介質溫度：常溫型（P）：-20- +200℃
散 熱 型：+200- +450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，石棉編織填料。
2.閥內組件
閥芯形式：閘板
流量特性：直線特性或等百分比特性。
材 料：HT200 ZG251
1Cr18Ni9Ti襯橡膠襯四氟乙烯
密封材料：不銹鋼，橡膠，四氟乙烯
3.執行機構
類 型:可選用EN-PSQ系列、EN-3610系列或EN-unic系列電子式角行程執行機構。亦可選用EN-QsQ系列或EN-ZNR系列。
技術參數和性能：請參閱對應的執行機構與伺服放大器說明書。

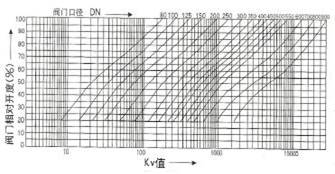

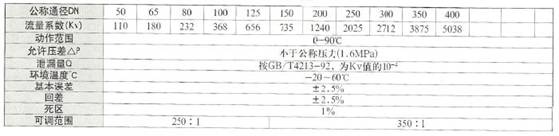

4.EN-ZZJD型蝶閥規格參數表

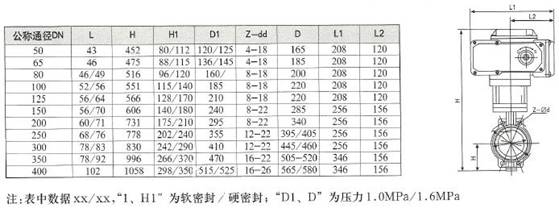

5.EN-ZZJD971電動對夾式蝶閥外形尺寸

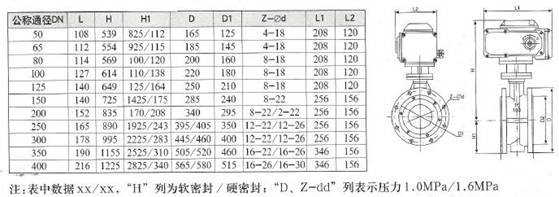

6.EN-ZZJD941電動法蘭式蝶閥外形尺寸

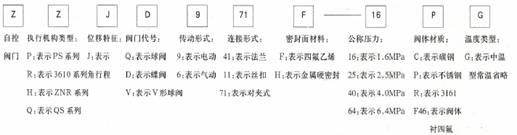

7.型號編制說明
訂貨須知
1、產品型號與名稱 2、公稱通徑DN（mm） 3、公稱壓力 4、流量特性 5、閥體材質 6、額定流量系數 7、介質種類和溫度范圍 8、閥前后壓力（壓差） 9、電源電壓和控制信號 10、其它特殊要求
