EN-ZZJQ系列電動O型調節球閥
概述
EN-ZZJQ型電動球閥采用一體化結構，由輸入控制信號(4-20mADC或1-5VDC)及單相電源即可控運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流量能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、數學和科研設備、電力等行業的工業自動控制系統中。
技術參數和性能
1.閥體
形 式：直通鑄造或鍛造閥、臺灣三片式球閥，超短型對夾式球閥
公稱通徑：DN15-300mm
公稱壓力:PN1.6 4.0 6.4Mpa 31.5Mpa(定制)
連接形式:法蘭式按JB78-59 JB79-59
材 料：HT200 ZG251 ZG1Cr18Ni9 WCB
ZG0Cr17Ni12Mo2襯制聚四氟依序
上 閥 蓋：常溫型：-20- +120℃
散 熱 型：+120℃- +450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，
石棉編織填料，耐高溫碳纖維填料
2.閥內組件
閥芯形式：O型閥芯
流量特性:快開型
材 料：1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯，硬密封

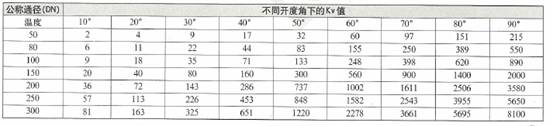

具有理想流量特性表
3.執行機構
類 型：可選EN-PSQ系列、EN-Unic系列，EN-ZNR系列、EN-QsQ系列或EN-3610系列電子式角行程執行機構。
技術參數和性能：請參閱相應執行機構與伺服放大器的說明書

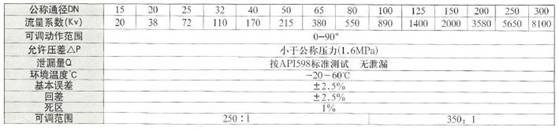

電動調節球閥規格參數

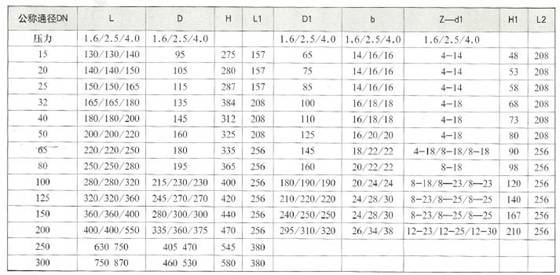

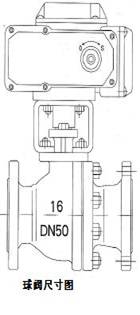

EN-ZZJQ941型電動球閥外形尺寸

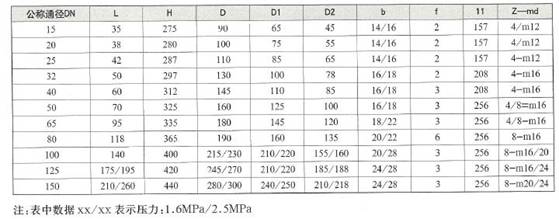

EN-ZZJQ971超短系列電動調節球閥外形尺寸

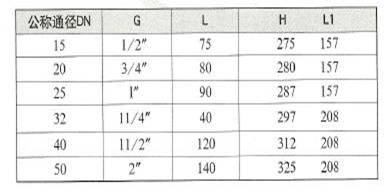

EN-ZZJQ三塊式電動絲扣式球閥外形尺寸

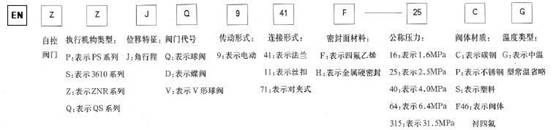

型號編制說明
訂貨須知
1、產品型號與名稱
2、公稱通徑DN（mm）
3、公稱壓力
4、流量特性
5、閥體材質
6、額定流量系數
7、介質種類和溫度范圍
8、閥前后壓力（壓差）
9、電源電壓和控制信號
10、其它特殊要求
