EN-ZJHP(M)精小型氣動薄膜調節閥
概述
EN-ZJHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量1/3，流量大1/3的特點廣泛應用于要求噪音低，壓差大工業過程自動控制系統中。
1.閥體
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20-300
公稱壓力：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
G3/4接管方式，按G3/4管螺紋方式
材 料：HT200 ZG25B ZG1Gr18Ni9
ZG0Cr18Ni12Mo2Ti
上 閥 蓋：常溫型-40- 200℃
散 熱 型：+200- +450℃
填 料：1Cr18Ni9Ti 0Cr18
2.閥內組件
閥芯形式：上導單座（套筒）柱塞型閥芯
流量特性:直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18

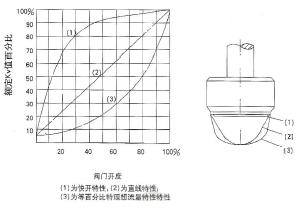

3.流量特性圖
4.執行機構
形式：多彈簧式薄膜執行機構 彈簧范圍：Kpa20-100（40-200.80-240 20-60 60-100）
膜片材料：丁腈橡膠夾增強滌綸積物 供氣壓力：0.14 0.16 0.28Mpa
壓縮彈簧：60Si2Mn 氣源接頭：內螺紋M10X1
推 桿：2Cr13 環境溫度：-30- +70℃
膜 蓋：A3 閥作用型式：氣-開關式，氣-關式
襯 套：2Cr13
熱 片：橡膠石棉板101Cr18Ni9不銹鋼石棉
技術參數

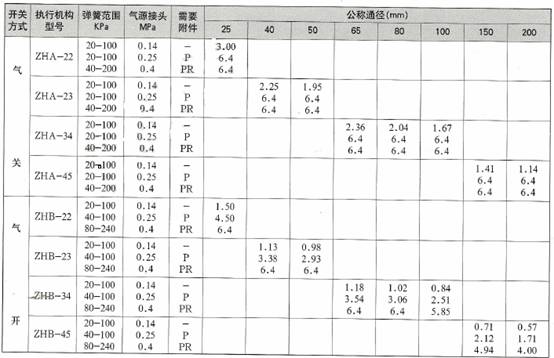

EN-ZJHP型氣動單座調節允許壓差表
說明：1、P-閥門定位器。P-壓力繼動器1:2.
2、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當的解決辦法。
3、本表以閥門關位置為計算基礎。因此其他位置會有更大的允許壓差。
EN-ZJHM型氣動套筒調節閥允許壓差表
說明：1、P-閥門定位器。P-壓力繼動器1:2.
2、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當的解決辦法。
3、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當的解決方法。

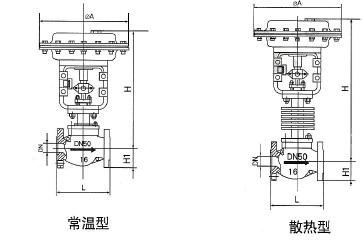

EN-ZJHP/M型氣動調節閥外形圖

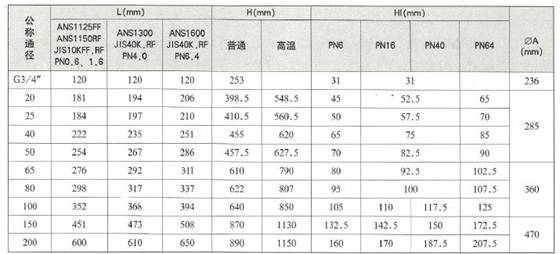

EN-ZJHM型氣動薄膜調節閥外型尺寸
法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7-88、GB9115.9-88、GB115.19-88、PN64符合JB79-59。此鏈接尺寸與老產品的采用的JB78-59《鑄鐵法蘭》，JB79-59《鑄鐵法蘭》中的連接尺寸基本一致，可以套用，安裝時不影響和老產品的更換。
JISB2001-1984
ANSIB16.5-1981
法蘭連接：FF、FR、RJ和1G。

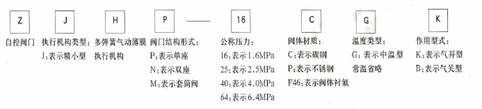

型號編制說明
訂貨須知
1、產品型號與名稱 2、公稱通徑DN（mm） 3、公稱壓力 4、流量特性 5、閥體材質 6、額定流量系數 7、介質種類和溫度范圍 8、閥前后壓力（壓差） 9、電源電壓和控制信號 10、其它特殊要求
