EN-ZJHN精小型氣動薄膜雙座調節閥

概述

　　EN-ZJHN型小型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄露量要求不嚴格的場合，廣泛應用于石油、化工、制藥、冶金、電站等工業部門，控制氣體液體、蒸汽等介質。

技術參數和性能

1.閥體

　形    式：直通雙座鑄造球型閥

　公稱通徑：25-300mm

　公稱壓力：PN1.6  4.0  6.4Mpa

　連接形式：法蘭式按JB78-59  JB79-59

　材    料：HT200  ZG25B  ZG1Cr18Ni9

　　　　　　ZG0Cr18Ni   12Mo2Ti

2.上閥蓋

   常 溫 型：-20- 200℃

   散 熱 型：+200- 450℃

   壓蓋形式：螺栓壓緊式

   填    料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，

石棉編織填料。

3.閥內組件

　閥芯型式：雙導向雙座柱塞型閥芯

　流量特性：等百分比特性、線性特性和快開特性

　材    料：1Cr18Ni9Ti  0Cr18Ni12Mo2Ti

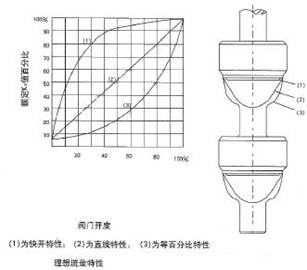

　理想流量特性圖

4.執行機構

　形    式：多彈簧式薄膜執行機構

膜片材料：丁腈橡膠夾增強滌綸織物

彈簧范圍：0.02- 0.01、0.04- 0.20Mpa

供氣壓力：0.14  0.16  0.28Mpa

氣源接頭：M10×1

環境溫度：-30- +70℃

5.閥作用型式：氣一關式或氣一開式

附    件：定位器，手輪機構

　性    能：（帶定位器）

　泄 漏 量：小于額定流量系數kv的0.5％

　基本誤差：±1.5％

　回    差：1.5％

　死    區：0.6％

　始終點偏差：±1.5％

　可調范圍：30:1

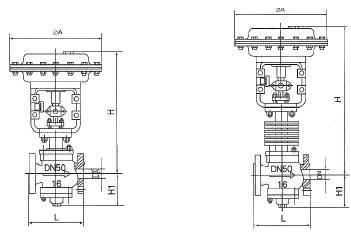

外形尺寸

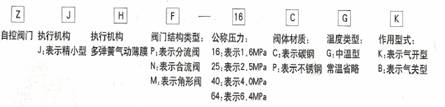

型號編制說明

訂貨須知

1、產品型號與名稱  2、公稱通徑DN（mm）  3、公稱壓力  4、流量特性  5、閥體材質  6、額定流量系數  7、介質種類和溫度范圍  8、閥前后壓力（壓差）  9、電源電壓和控制信號  10、其它特殊要求
