EN-ZJHF/H氣動三通薄膜調節閥
概述
EN-ZJHF/H氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄膜窗口，并采用閥芯側面導向，三通閥在某些場合可以替代兩個二通和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。
公稱通徑和壓差較小時，合流閥可用于分流場合可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。
技術參數和性能
1.閥體
形 式：三通鑄造球形閥
公稱通徑：合流閥：25- 150mm
分 流 閥：80- 150mm
公稱壓力：ANSI 150和300
JSI10和20K
連接型式：法蘭式RF和RJ
標準按ANSI B16.5 JIS B2201
材 料：HT200 ZG25 ZGICr0.2Mo
ZgoCr17Ni12Mo2 1.25Cr0.5Mo
5.0Cr0.5Mo2或SCPH21 SCPH61
2.上閥蓋
常 溫 型：0- +200℃
高 溫 型：+200- +425℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯
石棉填料和石棉編織填料
3.閥內組件
發新型式：V型缺口芯
流量特性：線性
材 料：不銹鋼（閥座與閥芯接觸部位堆焊司太戒萊合金）。
4.執行機構
型 式:HA薄膜執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧范圍:0.02- 0.10 0.08- 0.24Mpa
供氣壓力：0.14- 0.35Mpa
氣源接頭:Rc1/4
環境溫度：-30℃- -70℃
閥作用形式：氣一關式或氣一開式
附 件：定位器，側裝手輪機構，形成開關，
氣動閥位傳送器等。
5.性能
泄 漏 量：符合標準ANSIB 16.104IV級，小于額定kv值的0.01％
回 差：1％（帶定位器） 3％（不帶定位器）
線 性：±1％（帶定位器） ±5％（不帶定位器） 備注：使用V型聚四氟乙烯填料
可調范圍：30:1
流量系數Kv值和行程
允許差壓值

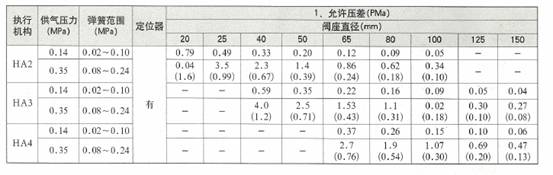

1、氣動三通薄膜合流閥
備注：1.括號內數字為分流場合差壓，其余為合、分流相同

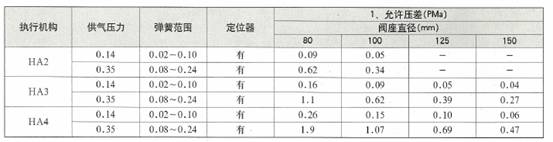

2、氣動三通薄膜分流閥

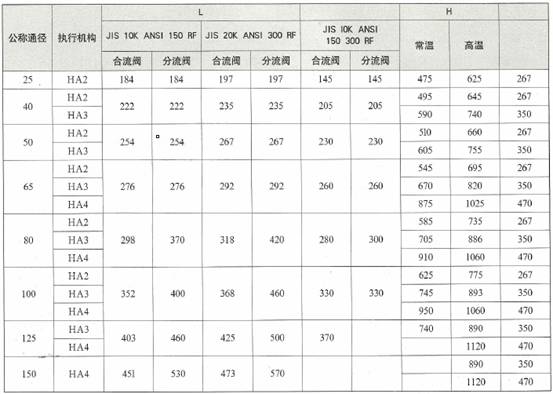

法蘭距離和外形尺寸

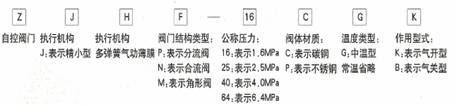

型號編制說明
訂貨時請寫明
1、型號與名稱 8、 禁油的特殊要求
2、公稱通徑+閥座直徑或所要求得KV 9、 流體名稱、溫度和體重
3、公稱壓力和法蘭連接型式 10、 正常流量和最大流量
4、閥體和閥內組件材料，表面硬化處理要求 11、流通壓力，最小和最大時和進口壓力和出口壓力
5、上閥蓋型式 12、流體粘度，流體是否有固體雜質
6、執行機構型號和供氣壓力 附件：電氣閥門定位器，空氣減壓閥
7、流體流動方向（合流、分流）
